Übersicht
Ein Dual-Channel-TDS-ASIC für den Einlass-/Auslassvergleich in Umkehrosmose- und Reinigungsanlagen. Beide Kanäle teilen sich die gleiche integrierte Umwandlungs- und Temperaturkorrektur-Architektur.
Sensor-Interface-ASICsAktuelles Modell
BA012
Dual-Channel TDS Interface ASIC | TDS-Sensor-IC
Dual-Channel-Sensor-ASIC für den Einlass-/Auslassvergleich in Reinigungsanlagen.
Originalhersteller · Direktlieferung
Fragen direkt an die Quelle
Parameter, Schnittstellen, Kalibrierung, Versionen, Anpassung und Serienlieferung ohne Vermittlerkette.
- Eigene EntwicklungOptik, Elektronik, Algorithmen, Firmware und Mechanik entstehen als gemeinsames Produktsystem.
- ProduktionsfähigkeitVom Prototyp und Pilotbau über Montage und Funktionsprüfung bis zur Serie.
- QualitätsrückverfolgungModell, Spezifikation, Version und Prüfanforderungen bleiben miteinander verknüpft.
Übersicht
Warum dieses Produkt
Dual-Channel-Sensor-ASIC für den Einlass-/Auslassvergleich in Reinigungsanlagen.
Ein Dual-Channel-TDS-ASIC für den Einlass-/Auslassvergleich in Umkehrosmose- und Reinigungsanlagen. Beide Kanäle teilen sich die gleiche integrierte Umwandlungs- und Temperaturkorrektur-Architektur.
Dual-Channel-Sensor-ASIC für den Einlass-/Auslassvergleich in Reinigungsanlagen.
- ✓Zwei 0–3000 ppm TDS-Messkanäle
- ✓Automatische Temperaturkorrektur von 0–100 °C
- ✓Bipolare Sondenanregung reduziert Polarisation
- ✓SOP14-Gehäuse mit minimaler externer Beschaltung
- ✓Geeignet für RO- und Nanofiltrationsanlagen
Geprüfte technische Details
Angaben für die Produktauswahl · Kalibrierung, Validierung und Wartung
Dual-Channel-Sensor-ASIC für den Einlass-/Auslassvergleich in Reinigungsanlagen.
Schnittstelle / Versorgung
UART, 2400 / 9600 bps, 8N1 · 3,3 V, Welligkeit <20 mV; Strom <3 mA
Messbereich / Genauigkeit
0–3000 ppm TDS, Dual-Channel · < 2% v. E.
Installation und Inbetriebnahme
Halten Sie Sonden, die dasselbe Wasser messen, mindestens 1 m voneinander entfernt, um elektrische Wechselwirkungen zu verringern.
Geprüfte technische Details
Engineering und Integration
Derzeit verwenden alle Sprachversionen das offizielle chinesische Dokument.
Engineering und Integration
- 01
Zwei 0–3000 ppm TDS-Kanäle, jeweils unter 2 % des vollen Skalenbezugsfehlers.
- 01
0–100 °C Messung mit ±0,5 °C Bezugsgenauigkeit.
- 01
3,3 V, unter 3 mA; UART unterstützt 2400 oder 9600 bps in SOP14.
- 01
Die beiden angeschlossenen TDS-Sonden müssen das gleiche Modell sein; bipolare Ansteuerung reduziert Polarisation.
Installation und Inbetriebnahme
- ✓
Halten Sie Sonden, die dasselbe Wasser messen, mindestens 1 m voneinander entfernt, um elektrische Wechselwirkungen zu verringern.
- ✓
Stellen Sie sicher, dass beide NTC-Netzwerke und Sondentypen vor der kanalübergreifenden Kalibrierung übereinstimmen.
- ✓
Verwenden Sie in lauten Geräteumgebungen isolierte oder außergewöhnlich saubere Stromversorgungen.
Produkt- und Dokumentansichten
Öffentliche Dokumente

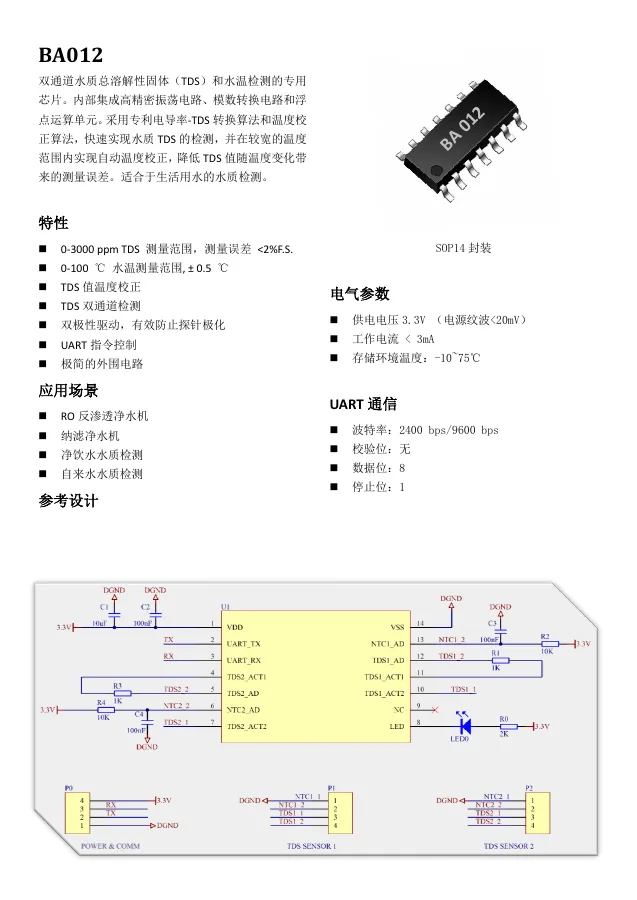

BA012 中文规格书Anwendungen
Typische Anwendungen
Bewerten Sie das Produkt als Teil einer vollständigen Messkette. Wassermatrix, Zielbereich und die durch die Daten unterstützte Entscheidung müssen bekannt sein.
Trinkwasser und Aufbereitung
TDS- und Leitfähigkeitskomponenten für Spender, Filter und Aufbereitungsgeräte.
Industrielles Prozesswasser
Digitale Sensoren und ASICs für Anlagenbauer und Automatisierungssysteme.
Intelligente Geräte
Kompakte Sensorelektronik für vernetzte Wassergeräte und Haushaltsprodukte.
Typische Anwendungen sind Referenzen, keine Leistungsgrenzen.
Neue Anwendung vorschlagen →Die genannten Anwendungen sind Beispiele. Wenn das Messprinzip ein anderes Problem lösen könnte, besprechen wir gern die Machbarkeit.
Technologie
Von der Auswahl zu verlässlichen Daten
- 01
Messziel und erwarteten Bereich festlegen.
- 02
Sensor, Sonde oder Analysator auf die reale Probe abstimmen.
- 03
Mechanik, Elektrik und Kommunikation integrieren.
- 04
Ergebnisse vor dem Routinebetrieb mit Referenzproben validieren.
Für zuverlässige Integration entwickelt
Checkliste für Integration und Einbau
- ✓Zielparameter und erwarteter Bereich
- ✓Wassermatrix, Verschmutzungsrisiko und Einbau
- ✓Kommunikationsschnittstelle und Abtastrate
- ✓Kalibrierung, Validierung und Wartung
- ✓Angaben für die Produktauswahl: BA012 · Sensor-Interface-ASICs
Kalibrierung, Validierung und Wartung
Validieren Sie das Gesamtsystem mit repräsentativen Proben. Dokumentieren Sie Referenzmethode, Temperatur und Einbau; prüfen Sie nach Reinigung, Austausch oder Prozessänderung erneut.
FAQ
Häufige Fragen
Ist das Produkt für jede Wassermatrix sofort einsetzbar?
Plattform und Funktion sind definiert; Bereich, Kalibrierung und Einbau müssen jedoch zur realen Wassermatrix passen.
Was ist vor der Integration zu prüfen?
Versorgung, Schnittstelle, Kabel, Gehäuse, Messfrequenz, Sondenposition und Datenformat.
Wie wird die Messqualität bestätigt?
Repräsentative Proben mit einer vereinbarten Referenzmethode vergleichen und Abnahmekriterien dokumentieren.
Sind Datenblatt, Protokoll und Support verfügbar?
Ja. Fordern Sie die aktuelle Bestellspezifikation an und beschreiben Sie die Anwendung.
