Übersicht
Ein zweikanaliger Leitfähigkeits- und Temperatur-ASIC für Vergleichsmessungen und mehrpunkt-Wasseranlagen. Er kombiniert zwei Sondenschnittstellen, Kompensation und UART-Steuerung im SOP14.
Sensor-Interface-ASICsAktuelles Modell
BA022
Zweikanal-Leitfähigkeits-Schnittstellen-ASIC | TDS-Sensor-IC
Integrierter zweikanaliger Leitfähigkeits-Frontend für Mehrpunkt- und Vergleichsmessungen.
Originalhersteller · Direktlieferung
Fragen direkt an die Quelle
Parameter, Schnittstellen, Kalibrierung, Versionen, Anpassung und Serienlieferung ohne Vermittlerkette.
- Eigene EntwicklungOptik, Elektronik, Algorithmen, Firmware und Mechanik entstehen als gemeinsames Produktsystem.
- ProduktionsfähigkeitVom Prototyp und Pilotbau über Montage und Funktionsprüfung bis zur Serie.
- QualitätsrückverfolgungModell, Spezifikation, Version und Prüfanforderungen bleiben miteinander verknüpft.
Übersicht
Warum dieses Produkt
Integrierter zweikanaliger Leitfähigkeits-Frontend für Mehrpunkt- und Vergleichsmessungen.
Ein zweikanaliger Leitfähigkeits- und Temperatur-ASIC für Vergleichsmessungen und mehrpunkt-Wasseranlagen. Er kombiniert zwei Sondenschnittstellen, Kompensation und UART-Steuerung im SOP14.
Integrierter zweikanaliger Leitfähigkeits-Frontend für Mehrpunkt- und Vergleichsmessungen.
- ✓Zwei Leitfähigkeitskanäle 0–6000 µS/cm
- ✓Automatische Temperaturkorrektur von 0–100 °C
- ✓Bipolare Sondenansteuerung reduziert Polarisation
- ✓UART-gesteuertes kompaktes Referenzdesign
- ✓Geeignet für RO-, Wasserstoff- und Leitungswasseranlagen
Geprüfte technische Details
Angaben für die Produktauswahl · Kalibrierung, Validierung und Wartung
Integrierter zweikanaliger Leitfähigkeits-Frontend für Mehrpunkt- und Vergleichsmessungen.
Schnittstelle / Versorgung
UART, 2400 / 9600 bps, 8N1 · 3,3 V, Welligkeit <20 mV; Strom <3 mA
Messbereich / Genauigkeit
0–6000 µS/cm, zweikanalig · < 2% v. E.
Installation und Inbetriebnahme
Sonden bei Kontakt mit demselben Wasserkörper mindestens 1 m trennen.
Geprüfte technische Details
Engineering und Integration
Derzeit verwenden alle Sprachversionen das offizielle chinesische Dokument.
Engineering und Integration
- 01
Zwei Leitfähigkeitskanäle, jeweils 0–6000 µS/cm mit Fehler unter 2% v. E.
- 01
Temperaturmessung 0–100 °C mit Referenzgenauigkeit ±0,5 °C.
- 01
3,3 V, unter 3 mA; UART 2400 oder 9600 bps.
- 01
Beide Kanäle sollten dasselbe Sondenmodell und korrekt angepasste NTC-Widerstände verwenden.
Installation und Inbetriebnahme
- ✓
Sonden bei Kontakt mit demselben Wasserkörper mindestens 1 m trennen.
- ✓
Vorwiderstand entsprechend der Leitfähigkeitssonde und dem erforderlichen Bereich wählen.
- ✓
Jeden Kanal vor Einlass-/Auslass-Vergleichstests unabhängig validieren.
Produkt- und Dokumentansichten
Öffentliche Dokumente

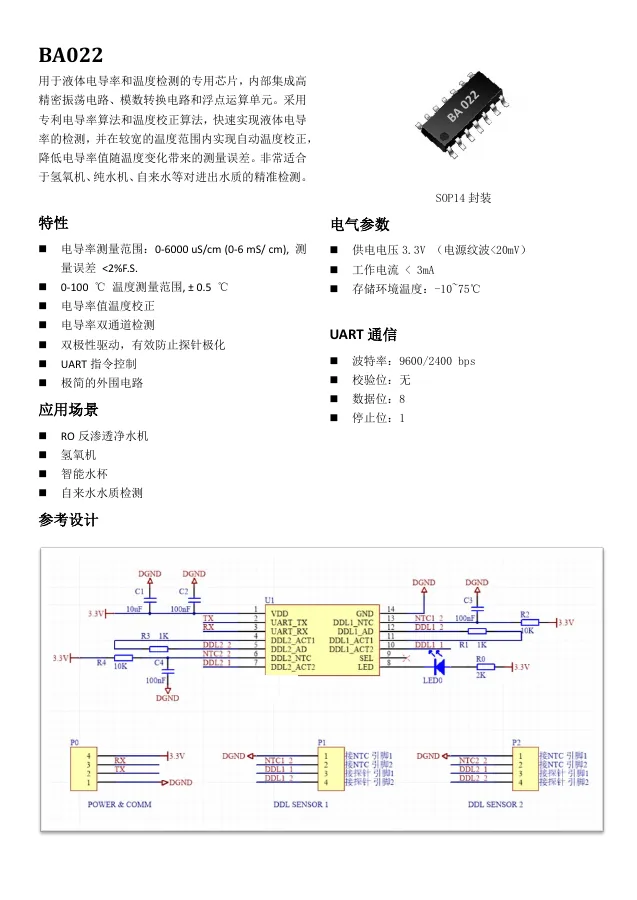

BA022 中文规格书Anwendungen
Typische Anwendungen
Bewerten Sie das Produkt als Teil einer vollständigen Messkette. Wassermatrix, Zielbereich und die durch die Daten unterstützte Entscheidung müssen bekannt sein.
Trinkwasser und Aufbereitung
TDS- und Leitfähigkeitskomponenten für Spender, Filter und Aufbereitungsgeräte.
Industrielles Prozesswasser
Digitale Sensoren und ASICs für Anlagenbauer und Automatisierungssysteme.
Intelligente Geräte
Kompakte Sensorelektronik für vernetzte Wassergeräte und Haushaltsprodukte.
Typische Anwendungen sind Referenzen, keine Leistungsgrenzen.
Neue Anwendung vorschlagen →Die genannten Anwendungen sind Beispiele. Wenn das Messprinzip ein anderes Problem lösen könnte, besprechen wir gern die Machbarkeit.
Technologie
Von der Auswahl zu verlässlichen Daten
- 01
Messziel und erwarteten Bereich festlegen.
- 02
Sensor, Sonde oder Analysator auf die reale Probe abstimmen.
- 03
Mechanik, Elektrik und Kommunikation integrieren.
- 04
Ergebnisse vor dem Routinebetrieb mit Referenzproben validieren.
Für zuverlässige Integration entwickelt
Checkliste für Integration und Einbau
- ✓Zielparameter und erwarteter Bereich
- ✓Wassermatrix, Verschmutzungsrisiko und Einbau
- ✓Kommunikationsschnittstelle und Abtastrate
- ✓Kalibrierung, Validierung und Wartung
- ✓Angaben für die Produktauswahl: BA022 · Sensor-Interface-ASICs
Kalibrierung, Validierung und Wartung
Validieren Sie das Gesamtsystem mit repräsentativen Proben. Dokumentieren Sie Referenzmethode, Temperatur und Einbau; prüfen Sie nach Reinigung, Austausch oder Prozessänderung erneut.
FAQ
Häufige Fragen
Ist das Produkt für jede Wassermatrix sofort einsetzbar?
Plattform und Funktion sind definiert; Bereich, Kalibrierung und Einbau müssen jedoch zur realen Wassermatrix passen.
Was ist vor der Integration zu prüfen?
Versorgung, Schnittstelle, Kabel, Gehäuse, Messfrequenz, Sondenposition und Datenformat.
Wie wird die Messqualität bestätigt?
Repräsentative Proben mit einer vereinbarten Referenzmethode vergleichen und Abnahmekriterien dokumentieren.
Sind Datenblatt, Protokoll und Support verfügbar?
Ja. Fordern Sie die aktuelle Bestellspezifikation an und beschreiben Sie die Anwendung.
