Diseño de Sistema de Monitoreo en Línea Multiespectral de Aguas Residuales: Enfoque de Ingeniería desde TOC, DQO, UV254 hasta Turbidez y Color

Por Qué Esta Industria Necesita Datos Continuos e Interpretables de Calidad del Agua

El objetivo de monitoreo en el tratamiento de aguas residuales no es una muestra estática, sino un proceso que cambia constantemente con el caudal, la temperatura, las materias primas, el clima, el estado del equipo y las operaciones humanas. El muestreo tradicional y el análisis de laboratorio son insustituibles, pero solo cubren el momento del muestreo. Para plantas de aguas residuales municipales, aguas residuales de alimentos y bebidas, aguas residuales compuestas de parques industriales y sistemas de descarga industrial que requieren un juicio de tendencia continuo, el verdadero desafío es lo que sucede entre dos muestras, cuánto duran los cambios, si se sincronizan con una acción del proceso y cuándo desencadenar una revisión. El valor principal de los sensores continuos es llenar estos vacíos en series temporales.

El objetivo de este enfoque es establecer una cadena de datos continua e interpretable entre las fluctuaciones del afluente, los cambios en la carga de las unidades de tratamiento y las anomalías en la descarga, en lugar de tratar los instrumentos en línea como visualizaciones de números aislados. Por lo tanto, el proyecto no debe comenzar con "qué sonda comprar", sino con problemas de decisión, tiempo de respuesta permitido, uso de datos y nivel de evidencia. Los datos para alarmas, optimización operativa, presentación al cliente e informes regulatorios requieren diferentes procedimientos de calibración, redundancia y revisión. Defina primero el uso para evitar generar grandes cantidades de datos con equipos costosos que nadie utiliza.

Paso 1: Escribir el Objetivo de Monitoreo como un Problema de Ingeniería Verificable

Un objetivo ejecutable debe incluir objeto, ubicación, escala de tiempo, riesgo permitido y acciones de seguimiento. Por ejemplo, "Cuando las tendencias clave de TOC, DQO, UV254, turbidez, color y temperatura se desvíen de la línea base normal y persistan durante un tiempo determinado, el sistema emite alarmas graduadas; los operadores verifican el estado del proceso y de campo, y retienen muestras de referencia si es necesario." Esta declaración es más valiosa que "monitoreo en tiempo real de la calidad del agua" porque restringe simultáneamente puntos, período de muestreo, umbrales, revisión y personas responsables.

• Objetivo de tendencia: Identificar línea base, ciclo diario, variación estacional, procesos de arranque y parada.
• Objetivo de evento: Capturar aumentos repentinos, caídas, derivas sostenidas y combinaciones irrazonables entre parámetros.
• Objetivo de control: Proporcionar entrada para aireación, descarga, enjuague, conmutación de derivación, gestión de filtros o ajuste de proceso.
• Objetivo de calidad: Guardar valores brutos, códigos de estado, registros de limpieza/calibración y notas manuales, permitiendo la trazabilidad de datos.
• Objetivo de negocio: Utilizar evidencia continua para ilustrar el valor del producto, proceso o servicio, mientras se definen claramente los límites de medición.

Al inicio del proyecto, se recomienda crear una "Hoja de Tarea de Medición" de una página: liste el rango normal, el cambio significativo mínimo, el tiempo de respuesta esperado, la brecha máxima aceptable de datos, el método de referencia, los recursos de mantenimiento y los destinatarios de la salida. La hoja de tarea no es un documento único, sino que debe actualizarse después de la puesta en marcha, cambios estacionales y modificaciones del proceso.

Combinación de Parámetros: Diferentes Mecanismos de Medición Deben Explicarse Mutuamente, No Simplemente Apilarse

El valor de la medición multiespectral no es replicar métodos de laboratorio, sino capturar cambios en la carga orgánica y las propiedades ópticas a alta frecuencia, de forma continua y sin reactivos. UV254 es sensible a cambios específicos de absorción orgánica, las señales de dispersión describen cambios de partículas y turbidez, y los modelos combinados pueden formar cantidades de tendencia de TOC o DQO adecuadas para el cuerpo de agua objetivo. En ingeniería, debe definirse como una herramienta de monitoreo de procesos y detección de anomalías, y las relaciones de campo deben establecerse mediante muestras de laboratorio representativas.

Correspondencia con las Capacidades del Producto Oromë

El NSDD6 integra información de absorción espectral, dispersión y temperatura en una sola sonda industrial adecuada para despliegue a largo plazo, generando resultados continuos como TOC, DQO, UV254, turbidez, color y temperatura; RS485/Modbus RTU facilita la conexión a PLC, puertas de enlace perimetrales o plataformas de datos, y la interfaz de limpieza automática reduce la presión de mantenimiento por ensuciamiento a largo plazo.

El producto central involucrado en este artículo es el sensor industrial de calidad del agua multiespectral sin reactivos Oromë NSDD6. La selección debe basarse en las últimas especificaciones, muestra de agua objetivo, rango, temperatura, presión, materiales, interfaz y condiciones de instalación. Los artículos del sitio web proporcionan lógica de ingeniería, no un sustituto de la confirmación técnica ítem por ítem; para cuerpos de agua nuevos o aplicaciones transversales, Oromë puede cooperar en la evaluación de muestras, confirmación de interfaz, instalación de prueba y validación de modelos.

Arquitectura del Sistema: Desde la Sonda hasta la Información Accionable Requiere una Cadena de Datos Completa

Un sistema confiable típicamente incluye cinco capas: la capa de medición adquiere señales brutas de manera estable; la capa perimetral maneja alimentación, comunicación, sincronización de tiempo y recolección de estado; la capa de plataforma gestiona almacenamiento, unificación de unidades, etiquetado de calidad y permisos; la capa de análisis maneja líneas base, tasas de cambio, correlaciones y reglas de eventos; la capa de negocio entrega resultados a operaciones, calidad, postventa o interfaces de cliente. La falta de cualquier capa puede hacer que un sistema "aparentemente en línea" pierda valor práctico.

RS485/Modbus RTU es adecuado para buses multi-dispositivo en sitios industriales. Los ingenieros deben unificar dirección, velocidad de baudios, paridad, tipo de registro, longitud de datos, orden de bytes, unidad y factor de escala; la estación maestra debe establecer un tiempo de espera y reintento razonables para el sondeo, y no debe escribir automáticamente la falla de comunicación como cero. Cada registro debe incluir idealmente la hora del dispositivo, la hora de recepción de la plataforma, el estado de calidad, el estado de mantenimiento y una instantánea del registro bruto para el rastreo de problemas.

Frecuencia de Datos: Más Alta No Siempre es Mejor

El período de muestreo debe ser más corto que el tiempo de cambio del evento objetivo, pero también considerar la respuesta del sensor, el reemplazo de la celda de flujo, el ancho de banda de la red y el almacenamiento. La adquisición a nivel de segundos es adecuada para diagnósticos de equipos, los promedios de minutos se usan a menudo para pantallas de operación, y las estadísticas horarias o diarias son adecuadas para informes de gestión. Se recomienda guardar datos brutos de alta frecuencia y luego generar datos derivados a diferentes escalas de tiempo, evitando perder la capacidad de revisar transitorios al guardar solo promedios.

Ubicación e Instalación de Puntos: La Representatividad es a Menudo Más Importante que la Precisión Nominal

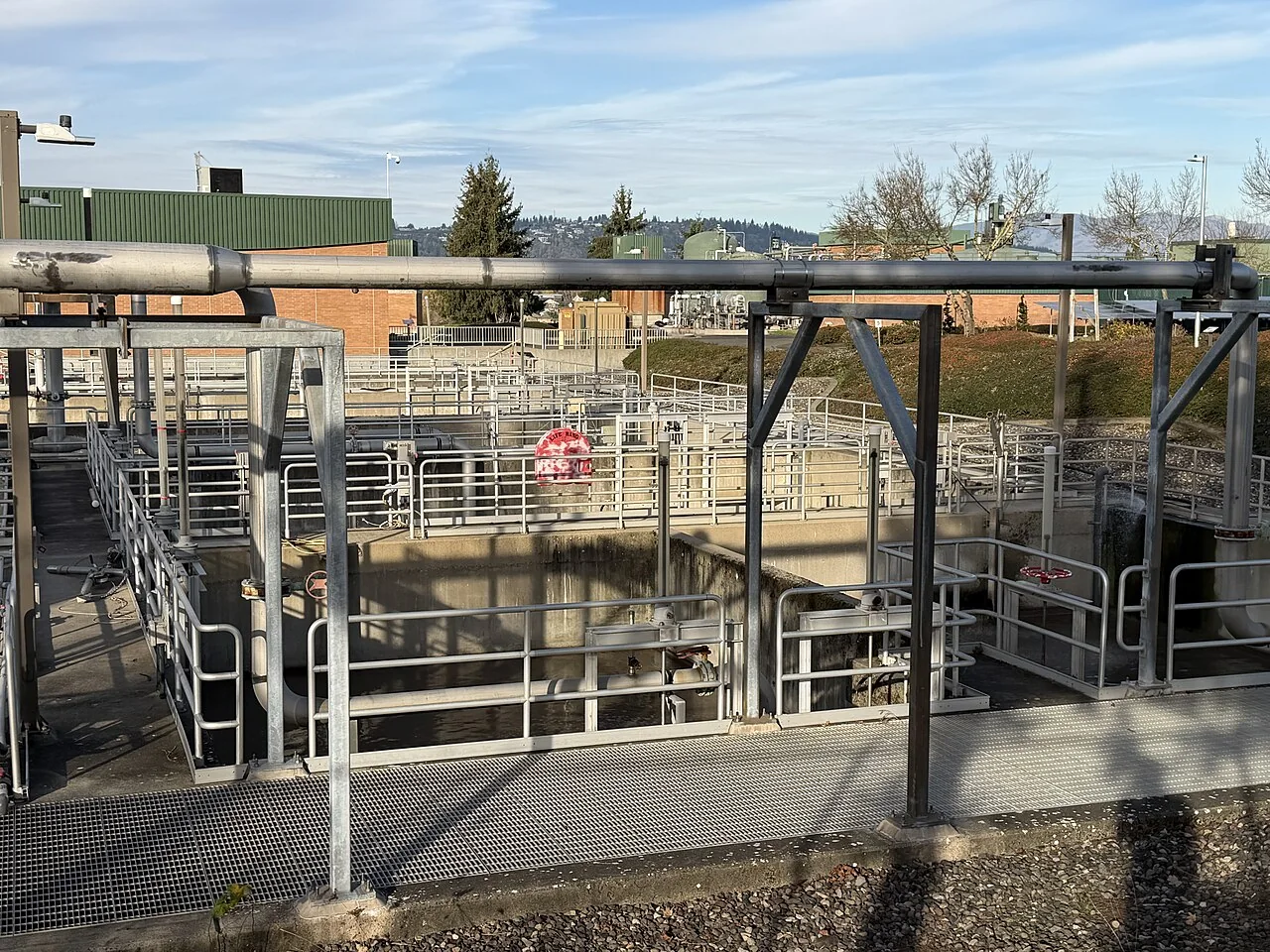

Los pozos de entrada son adecuados para detectar choques de carga; las secciones antes y después del tratamiento biológico son adecuadas para observar tendencias de eliminación; antes y después del tratamiento avanzado se pueden usar para comparar contribuciones del proceso; el punto final de descarga es para monitoreo continuo y desencadenar revisión. Para cada punto, verifique la uniformidad de mezcla, burbujas, sedimentación, luz solar directa, accesibilidad de limpieza y seguridad de mantenimiento; no decida la ubicación de instalación simplemente porque hay una fuente de alimentación cerca.

Para instalación por inmersión, asegúrese de que la superficie sensora esté continuamente sumergida, evite el impacto directo y la tensión del cable, y reserve espacio para izado, limpieza y reemplazo. Para instalación de flujo continuo, asegure la representatividad de la muestra, flujo estable, eliminación de burbujas y estructuras de soporte de cierre, derivación, drenaje y enjuague. Para aplicaciones de alta presión, alta temperatura, corrosivas o en contacto con alimentos, confirme por separado los sellos, materiales y requisitos de higiene.

• Estudie los niveles mínimos y máximos reales de agua, caudal, temperatura, presión y carga contaminante.
• Compare puntos candidatos usando instrumentos portátiles o muestreo para confirmar la representatividad espacial.
• Verifique burbujas, sedimentación, desechos flotantes, luz solar, vibración, interferencia electromagnética y seguridad de mantenimiento.
• Registre la profundidad de instalación, orientación, volumen de la celda de flujo, longitud de la tubería y fotos, e inclúyalos en el archivo del sitio.
• Durante la operación de prueba, retenga simultáneamente muestras de referencia, verifique la ubicación del punto y el tiempo de respuesta antes de finalizar el diseño.

Calibración, Validación y Calidad de Datos: Establezca una Cadena de Evidencia "Pre-Limpieza – Post-Limpieza – Post-Calibración"

El control de calidad para sensores continuos no puede basarse únicamente en una fecha de calibración. Cada sesión de mantenimiento debe primero registrar el valor estable y el estado de campo antes de la limpieza, luego completar la limpieza y registrar el valor después de la limpieza, y finalmente realizar una verificación utilizando una solución de referencia, instrumento de referencia portátil o muestra representativa. Los tres conjuntos de datos pueden distinguir entre efectos de ensuciamiento, deriva de calibración y cambios reales del cuerpo de agua. Si solo se retiene el valor final normal, se pierde la base para juzgar si los datos históricos se pueden usar.

Las comparaciones de laboratorio deben asegurar que las muestras correspondan en tiempo y espacio a las lecturas del sensor, y registrar el muestreo, preservación, transporte, método e incertidumbre. Para cantidades sustitutas espectrales, cubra los valores normales, bajos, altos y anómalos típicos del cuerpo de agua objetivo; la evaluación del modelo no solo debe observar el coeficiente de correlación, sino también los residuos, sesgo de valores bajos, saturación de valores altos, estabilidad estacional y aplicabilidad entre sitios. Cuando la matriz del agua cambie significativamente, vuelva a validar.

Las plataformas de datos deben usar etiquetas de calidad en lugar de simplemente eliminar anomalías. Se recomienda distinguir al menos: válido, en mantenimiento, período de recuperación de limpieza, en calibración, falla de comunicación, fuera de rango, sospecha de burbujas, sospecha de ensuciamiento y pendiente de revisión. Los gráficos orientados al cliente pueden ocultar segmentos no válidos, pero las bases de datos internas deben conservar valores originales, razones y registros de procesamiento.

Diseño de Alarmas: Umbral, Tasa de Cambio, Duración y Correlación de Parámetros son Indispensables

Un umbral fijo único se ve fácilmente afectado por cambios estacionales, de formulación, de agua cruda y de condiciones operativas. Una regla más robusta puede combinar umbral absoluto, línea base relativa, tasa de cambio, duración, consistencia de múltiples parámetros y estado del dispositivo. Por ejemplo, si la turbidez aumenta repentinamente pero el caudal, UV254 y las tendencias orgánicas no muestran respuesta, puede ser burbujas o partículas locales; si múltiples parámetros relacionados cambian sincrónicamente y persisten, es más valioso desencadenar la recolección de muestras y la inspección manual.

Las alarmas deben estar vinculadas a un procedimiento de manejo: quién recibe, cuánto tiempo para confirmar, qué estado verificar primero, si volver a medir, cuándo muestrear, cuándo escalar, cuándo cerrar. El control automático no verificado debe establecer límites superior/inferior, histéresis, tiempo mínimo de funcionamiento, enclavamientos y anulación manual para evitar que una anomalía del sensor a corto plazo impulse directamente equipos críticos.

Modos de Falla Comunes y Métodos de Prevención

• Burbujas o desechos flotantes causan anomalías ópticas transitorias
• Lodos, película de algas y grasa cubren la ventana óptica causando deriva lenta
• Después de que la matriz de la muestra de agua cambia, usar un modelo antiguo conduce a sesgo sistemático
• Tratar los resultados de tipo tendencia como equivalentes a los resultados regulatorios de laboratorio
• Errores de dirección de comunicación, registro, orden de bytes o conexión a tierra causan datos falsos

La característica común de estos problemas es que el equipo en sí puede no estar dañado, pero los datos han perdido representatividad o interpretabilidad. Las estrategias de prevención deben cubrir la estructura de campo, comunicación, algoritmos, personal y documentación, en lugar de atribuir todos los problemas a "recalibración". Cuando ocurran anomalías, primero verifique los códigos de estado, señales brutas, parámetros adyacentes, registros de mantenimiento y eventos de campo, luego decida sobre limpieza, calibración, remodelación o reemplazo de componentes.

Cómo Calcular el Costo Total de Propiedad y los Beneficios del Proyecto

Llenar los vacíos entre análisis discretos en curvas continuas permite a los operadores ver cargas de choque, disminuciones en la eficiencia del tratamiento y riesgos de descarga anormal antes, y usar datos antes y después del evento para verificar si los ajustes del proceso son efectivos.

Los modelos de costos deben incluir al menos sensores y accesorios, estructura de instalación, alimentación y comunicación, plataforma, muestras de referencia, consumibles, mano de obra, transporte de inspección, tiempo de inactividad, repuestos y revisión de datos. Los beneficios se pueden medir por el tiempo de anticipación de anomalías, reducción de muestreo manual, tiempo de inactividad evitado o pérdidas de calidad, optimización de químicos y energía, reducción de alarmas falsas y eficiencia del servicio al cliente. Para soluciones sin reactivos, compare la adquisición de reactivos, almacenamiento, desechos líquidos y mantenimiento de bombas/válvulas con soluciones tradicionales durante todo el ciclo de vida.

En la fase piloto, no se apresure a prometer ahorros a gran escala. Primero seleccione un punto con un problema claro y donde se puedan obtener muestras de referencia, ejecute un período que cubra condiciones típicas, y evalúe estadísticamente la disponibilidad de datos, tiempo de mantenimiento, número de eventos detectados, tasa de falsas alarmas y relación con métodos de referencia. Solo después de formar un informe piloto verificable se puede tener una base confiable para la replicación a gran escala.

Hoja de Ruta de Implementación por Fases

1. Definición de requisitos: Identificar el problema de negocio, parámetros, puntos candidatos, uso de datos, métodos de referencia y personas responsables.
2. Evaluación de muestras e interfaz: Verificar el rango de la muestra de agua, condiciones ambientales, suministro de energía, comunicación, materiales e interfaz del host.
3. Piloto a pequeña escala: Establecer archivo de instalación, línea base, ciclo de mantenimiento, muestras de referencia y etiquetas de calidad.
4. Validación de modelo y alarmas: Usar datos independientes para verificar error, residuos, estabilidad estacional y efectividad del manejo de alarmas.
5. Despliegue a escala: Replicar estructura verificada, plan de direcciones, tabla de parámetros, formularios de operación y mantenimiento, y estrategia de repuestos.
6. Mejora continua: Revisar mensual o trimestralmente la disponibilidad de datos, costo de mantenimiento, valor del evento y versión del modelo.

En cada etapa, retenga "condiciones de salida": si el punto no es representativo, la variación objetivo es menor que la incertidumbre del sistema, los recursos de mantenimiento son insuficientes o los datos no tienen un usuario claro, modifique el plan en lugar de continuar agregando equipos. Para industrias no cubiertas previamente por Oromë, el conocimiento del proceso del cliente combinado con nuestras capacidades de detección, interfaz y verificación de ingeniería puede definir nuevos límites de aplicación.

Lista de Verificación de Adquisición y Revisión Técnica

• ¿El cuerpo de agua objetivo, parámetros, rango, temperatura, presión, materiales y tiempo de respuesta esperado están confirmados por escrito?
• ¿El sensor, sonda, cable, dispositivo de limpieza, celda de flujo, soporte, puerta de enlace y fuente de alimentación forman una BOM completa?
• ¿El protocolo de comunicación, registros, orden de bytes, dirección, velocidad de baudios, códigos de estado y valores anómalos están depurados?
• ¿Las soluciones de calibración, instrumentos de referencia, métodos de laboratorio, plan de muestreo y criterios de aceptación están claros?
• ¿La limpieza automática, mantenimiento manual, repuestos, capacitación, soporte remoto y responsabilidades de datos están asignados?
• ¿Todas las promociones, alarmas e informes indican con precisión los límites de tendencias, sustitutos, detección y resultados de cumplimiento?

Apéndice de Ingeniería: Método de Revisión desde una Lectura Individual hasta una Conclusión Creíble

Al revisar un conjunto de datos, primero verifique la integridad: ¿el tiempo es continuo, saltó el reloj del dispositivo, las fallas de comunicación se escribieron como cero y los períodos de mantenimiento están marcados correctamente? Segundo, verifique la plausibilidad física: ¿la temperatura y el rango son razonables, la tasa de cambio es posible y los parámetros relacionados muestran exactamente las mismas anomalías o completamente opuestas? Tercero, verifique la evidencia de campo: ¿los registros de bomba, válvula, aireación, alimentación, lluvia, descarga, limpieza y muestreo corresponden a la curva?

Cuarto, compare. Primero compare con la línea base histórica del mismo dispositivo, luego con puntos adyacentes, otros mecanismos de medición y muestras de referencia. Al comparar, unifique tiempo, unidad, condiciones de temperatura y ubicación de muestreo. La inconsistencia entre dos métodos no significa automáticamente que el sensor en línea esté equivocado; podría deberse a inconsistencia de la muestra, cambios en la preservación, incertidumbre del laboratorio o diferentes objetos de medición; la diferencia en sí misma es información importante para comprender el cuerpo de agua.

Quinto, forme una jerarquía de conclusiones. Las conclusiones se pueden clasificar como "Cambio de tendencia con estado normal del dispositivo", "Evento sospechoso que requiere verificación de campo", "Cambio de calidad del agua confirmado por muestras de referencia" y "Datos no válidos debido a ensuciamiento o deriva". Esta clasificación es más adecuada para el monitoreo continuo que un simple aprobado/fallido, y permite que operaciones, ingeniería y gerencia se comuniquen basándose en la misma evidencia.

Para nuevas aplicaciones transversales, se recomienda establecer una biblioteca de muestras de validación conjunta: cada muestra almacena tiempo, punto, condición operativa, datos brutos y de salida del sensor, resultados de laboratorio y observaciones. La biblioteca de muestras no es solo para calibración única, sino también para pruebas de regresión de firmware, modelo y actualizaciones de versión de hardware. A medida que los clientes acumulan datos, las capacidades técnicas pueden expandirse continuamente a nuevos cuerpos de agua y problemas de decisión basados en principios de detección fijos.

Conclusión: La Plataforma Tecnológica es Fija, el Valor de la Aplicación se Define por los Problemas de Campo en Conjunto

El sensor industrial de calidad del agua multiespectral sin reactivos Oromë NSDD6 proporciona capacidades de detección e interfaz integrables y verificables; el valor final proviene de la comprensión del proceso industrial por parte del cliente, puntos correctos, métodos de referencia, calidad de datos y acciones claras. Las aplicaciones típicas son solo una parte de lo que se ha verificado. Para nuevos cuerpos de agua, equipos o modelos de negocio, Oromë puede colaborar desde la muestra, selección, interfaz, instalación de prueba, calibración, interpretación de datos hasta la producción en masa, ayudando a los socios a convertir aplicaciones desconocidas en soluciones entregables.

Referencias y Lecturas Adicionales

• US EPA "Pautas de Monitoreo en Línea de la Calidad del Agua para Sistemas de Distribución" sobre UV254, turbidez y diseño de línea base de anomalías
• Pautas de Monitoreo Continuo de la Calidad del Agua de USGS sobre ubicación de puntos, limpieza, calibración, corrección de deriva y métodos de revisión de registros
• Especificaciones del Producto Oromë NSDD6 y Documentación de Interfaz Modbus

Este artículo es un resumen de métodos de aplicación de ingeniería, compilado originalmente con referencia a pautas de agencias públicas y materiales de productos de Oromë. Los proyectos específicos deben cumplir con las regulaciones locales, estándares de la industria y requisitos de seguridad; las conclusiones que involucran cumplimiento, salud o liberación comercial deben ser confirmadas por laboratorios calificados y organizaciones responsables.

Notas Complementarias: Documentación del Proyecto y Mecanismo de Mantenimiento a Largo Plazo

Se recomienda que cada proyecto establezca lista de equipos, descripción del sitio, diagrama de cableado, tabla de registros, registros de calibración, registros de muestras de referencia, registros de mantenimiento, registros de manejo de alarmas y registros de cambios de versión. Los documentos deben asociarse con los números de serie del dispositivo y los ID de puntos para evitar la pérdida de conocimiento después de cambios de personal. Cuando la plataforma modifique rango, coeficientes, umbrales y modelos, registre el modificador, motivo, tiempo y alcance del impacto, y retenga la capacidad de reversión.

La operación a largo plazo también debe establecer indicadores como disponibilidad de datos, horas de mantenimiento, tasa de aprobación de calibración, tasa de éxito de comunicación, tiempo de confirmación de alarma y relación de eventos efectivos. Los indicadores no son para culpar, sino para encontrar problemas sistémicos: si las horas de mantenimiento en un sitio son consistentemente altas, puede ser necesario ajustar la estructura de instalación; si las falsas alarmas se concentran durante las temporadas de lluvia, se deben mejorar las líneas base estacionales; si la cobertura de muestras de referencia es insuficiente a largo plazo, se deben reorganizar los recursos de muestreo.
