ASIC de TDS y temperatura de doble canal y amplio rango con diagnóstico de sonda, calibración de dos puntos y modo BURST automático.
Parámetros, interfaces, calibración, versiones, personalización y volumen sin capas de intermediarios.
ASIC de TDS y temperatura de doble canal y amplio rango con diagnóstico de sonda, calibración de dos puntos y modo BURST automático.
Un ASIC de TDS de doble canal y amplio rango más nuevo con diagnóstico de estado de sonda, excitación bipolar y comandos de calibración de aplicación. Está diseñado para electrodomésticos que necesitan un rango más amplio y una mejor cobertura de diagnóstico.
BA112 integra dos canales de TDS, dos canales de temperatura, excitación bipolar de sonda, detección de fallos de sonda suspendida y NTC, calibración de dos puntos, control UART y operación BURST automática para diseños de electrodomésticos de amplio rango.
ASIC de TDS y temperatura de doble canal y amplio rango con diagnóstico de sonda, calibración de dos puntos y modo BURST automático.
Un ASIC de TDS de doble canal y amplio rango más nuevo con diagnóstico de estado de sonda, excitación bipolar y comandos de calibración de aplicación. Está diseñado para electrodomésticos que necesitan un rango más amplio y una mejor cobertura de diagnóstico.
UART, 9600 bps; modo BURST automático · 3.3 V o 5 V; rizado <20 mV; corriente <3 mA
0–10000 ppm TDS, doble canal · <2% del fondo de escala a 0–2000 ppm; <5% del fondo de escala a 2000–10000 ppm
Use sondas idénticas en ambos canales y sepárelas al menos 0.5 m en la misma agua.
Todas las versiones lingüísticas comparten actualmente el documento oficial en chino.
Rango de 0–10000 ppm: menos del 2% del fondo de escala de 0–2000 ppm y menos del 5% del fondo de escala de 2000–10000 ppm.
Dos canales de TDS y dos de temperatura; -10–100 °C con precisión de referencia de ±0.5 °C.
Alimentación de 3.3 V o 5 V, menos de 3 mA; UART 9600 bps en SOP14.
Detecta condiciones de sonda suspendida y cortocircuito/abierto de NTC; admite calibración de dos puntos y operación BURST automática.
Use sondas idénticas en ambos canales y sepárelas al menos 0.5 m en la misma agua.
Use los comandos de calibración oficiales al integrar sondas distintas a la sonda BA01 emparejada.
Verifique la alimentación y los niveles digitales para el sistema de 3.3 V o 5 V elegido.
Evalúe el producto dentro de un proceso de medición completo. Confirme la matriz de agua, el rango objetivo y la decisión que deben respaldar los datos.
Componentes TDS y de conductividad para dispensadores, purificadores y evaluación de filtros.
Sensores digitales y ASIC para fabricantes de equipos y sistemas de automatización.
Electrónica compacta para dispositivos de agua conectados y productos domésticos.
Las aplicaciones anteriores son ejemplos. Si este principio puede resolver otro problema, conversemos sobre su viabilidad.
Definir el objetivo y el rango previsto.
Adaptar el sensor, la sonda o el analizador a la muestra real.
Completar la integración mecánica, eléctrica y de comunicación.
Validar con muestras de referencia antes del uso rutinario.
Valide el sistema completo con muestras representativas y registre el método de referencia, la temperatura y la instalación. Verifique de nuevo tras la limpieza, sustitución o cambios de proceso.
La plataforma está definida, pero el rango, la calibración y la instalación deben confirmarse con la matriz real.
Alimentación, interfaz, cable, carcasa, frecuencia, posición de la sonda y formato de datos.
Compare muestras representativas con un método de referencia y documente los criterios de aceptación.
Sí. Solicite la especificación vigente e indique su aplicación para recibir los materiales correctos.
ASIC de interfaz para sensor TDS de un solo canal
ASIC altamente integrado para medición de TDS y temperatura del agua con excitación de sonda bipolar y control UART.
Más información →
ASIC de interfaz de sensor de conductividad
ASIC de conductividad y temperatura del agua de un solo canal para productos inteligentes de agua compactos.
Más información →
ASIC de interfaz de conductividad de bajo rango
ASIC de medición de baja conductividad de alta resolución para aplicaciones de agua purificada y precisión.
Más información →Indique parámetros, tipo de agua, interfaz y volumen anual.
Indique qué necesita medir. Nuestro equipo responderá por correo.

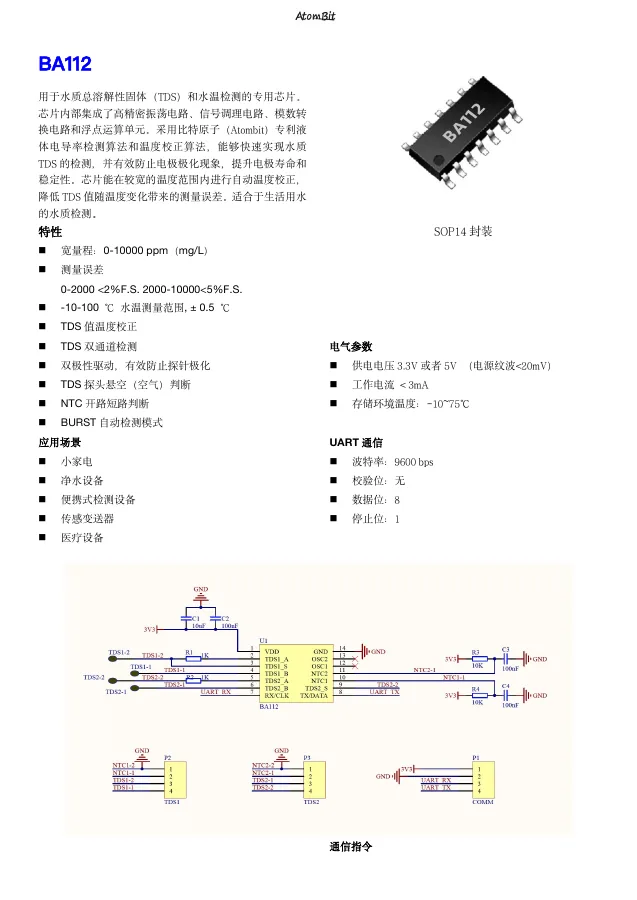

BA112 中文规格书
